Шпилька звезды зажигания

Размеры
Посетитель
Kiota
Сообщений: 45
Харьков
2851 день назад
Так как у меня в движке отсутствовало - всё что связано со стартером - мне попал под руки мешок с сокровищем



В котором было всё КРОМЕ - одной вещи - шпильки под звезду которая стоит ближе всего к стартеру



Вот планирую её у токаря выточить - втыкаюсь в проблему с размерами - впринципе диаметр я могу по картеру споймать, а вот с длинной проблема - может кто знает или кому не тяжело снять размеры - там впринципе добраться до неё 5 минут. Буду благодарен за любую помощь.

ПС - Модель: XT600Z;
Год: 1986;
Код модели: 1VJ;

Всё подойдёт до 90 годовДобавлено спустя 5 минутИ второй вопрос - что бы не плодить темы. Там де трос Декомпрессии на голове тянет рычаг - должна быть пружинка + сальник - Пружинка и сальник тоже как не печально гдето в про...е. Может кто то визуально показать в примере - какой туда нада сальник и как крепиться пружинка - на что похожа она. Тоже зарание спс.
Редактировалось: 2 раза (Последний: 9 марта 2016 в 15:48)
https://vk.com/album231690211_225686239
восстанавливаю двиг с нуля.
Администратор
VladimirTDM
Сообщений: 183
Москва
49 дней назад
Мегазип посмотреть религия не позволяет?
http://www.megazip.ru/zapchasti-dlya-motocyklov/yamaha/srx400-8631/srx400-19269/2ny0-720970#g11362150/golovka-tzilindra
Про сальник в голове написано 12-22-5.Подозреваю это его размер и пружина там нарисована.Можно заколхозить.
А втулку №6 можно выточить,только она на калёную сильно смахивает.

Ой торкнуло,кажись втулки из привода стартёра одинаковые по длине,разные по диаметру.Микрометром и штангелем не проверял.
Редактировалось: 1 раз (Последний: 9 марта 2016 в 20:03)
Посетитель
Kiota
Сообщений: 45
Харьков
2851 день назад
VladimirTDM:

Мегазип посмотреть религия не позволяет?
Эт наверное того, что я атеист )))) - я просто не обратил внимание - думал что углубление (которое как раз идет под обычный сальник) это углубление для пружину - тогда вопрос снимаю. Хотя появился вопрос - как же там пружина фиксируется (для колхоза мануал).

VladimirTDM:

А втулку №6 можно выточить,только она на калёную сильно смахивает.

Ой торкнуло,кажись втулки из привода стартёра одинаковые по длине,разные по диаметру.Микрометром и штангелем не проверял.

Всё может быть - может и калёное,но если честно я обдумывал это - неужели обычного метала, грубо говоря для старта не хватит? Оно же там не постоянно крутиться - нагрузка не велика, и сделать например не пустотелую как в реале, а цельную.
Редактировалось: 1 раз (Последний: 9 марта 2016 в 20:52)
https://vk.com/album231690211_225686239
восстанавливаю двиг с нуля.
Администратор
VladimirTDM
Сообщений: 183
Москва
49 дней назад
Пружина так и фиксируется,крючком за рычаг а штырьком за отлив на голове.
Втулка вроде одна у Вас есть.Чего сыромятина? Сыромятина поездит, но сожрётся и сожрёт подшипник с шестерней а то и весь привод.
Хозяин барин,сам выбирает.
Я б поршневой палец от мопеда подобрал подходящий по размерам.
Посетитель
Kiota
Сообщений: 45
Харьков
2851 день назад
VladimirTDM:

Пружина так и фиксируется,крючком за рычаг а штырьком за отлив на голове.
Втулка вроде одна у Вас есть.Чего сыромятина? Сыромятина поездит, но сожрётся и сожрёт подшипник с шестерней а то и весь привод.
Хозяин барин,сам выбирает.
Я б поршневой палец от мопеда подобрал подходящий по размерам.
Одна втулка есть - та что под крышкой с магнето и что она мне даёт?
Поездит и сожрёт - она же не всегда крутиться - она делает там 10 оборот для старта и стоит - насколько я понимаю.
Про палец - это уже идея - я же не зря пишу сюда - иногда своего черепка не хватает. Вот и спрашиваю. Как говориться одна голова хорошо, а две еще лучше.
https://vk.com/album231690211_225686239
восстанавливаю двиг с нуля.
Посетитель
AllLex
Сообщений: 576
Киев
657 дней назад
если есть термичка, могу кусочек сырой шх15 (подшипниковая сталь) подсобить
я себе для втулок маятника брал, да только на металобазах продают их прутами а не метрами, короче валяется на "а вдрухпригадица"
TT600R DJ01/5CH '99
Администратор
VladimirTDM
Сообщений: 183
Москва
49 дней назад

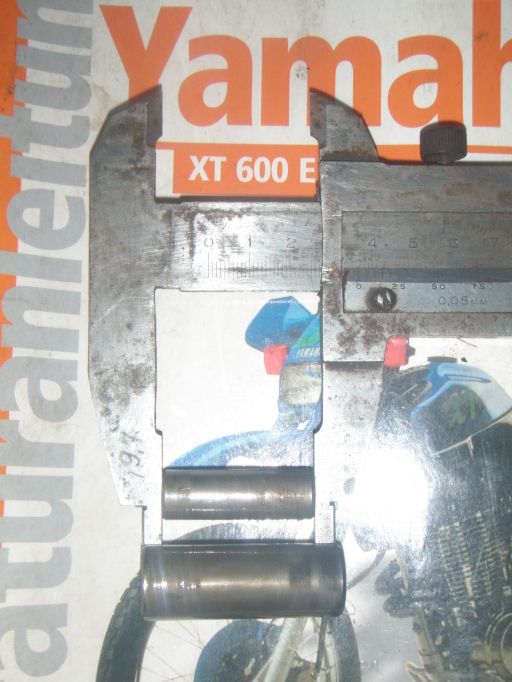

Только что померял длину втулки №6 получилось 36,4мм.
Редактировалось: 1 раз (Последний: 11 марта 2016 в 19:25)
Посетитель
Kiota
Сообщений: 45
Харьков
2851 день назад
VladimirTDM:

Только что померял длину втулки №6 получилось 36,4мм.


Пасибо тебе огромное!!!!
https://vk.com/album231690211_225686239
восстанавливаю двиг с нуля.
Посетитель
android
Сообщений: 1239
2 дня назад
VladimirTDM, если не секрет, то какого года мерял? Я уже обжёгся на одном стартерном комплекте - оказывается не у всех ХТ всё так одинаково... Речь-то идёт о
Kiota:
Модель: XT600Z;
Год: 1986;
Код модели: 1VJ;

Всё подойдёт до 90 годов
Я не "скАчу"...!
Администратор
VladimirTDM
Сообщений: 183
Москва
49 дней назад
Мерял с ХТ 92 года.Парт номера одинаковые или это не показатель?Даже на SRXе 400 партномер такой же.Наоборот точно бывает,партномера разные а деталь одна и та же.Давным давно заказывал себе прокладку под крышку сцепления на SRX400 а тогда с чесотками никто не работал и я заказал прокладку от XT600E. Продаван сильно упирался и говорил что не подойдет и возврата не будет.Я предложил ему проглотить мой кассовый чек чтоб у меня не было доказательств. Сразу всё подошло:о)))
Редактировалось: 2 раза (Последний: 12 марта 2016 в 08:19)
|
