Ремонт XT600E: И никаких шноркелей

Автор
Опубликовано: 2397 дней назад (28 декабря 2011)
Блог: Блог №1
Рубрика: Тюнинг
0
Голосов: 0
Закончил добработку короба воздушного фильтра в соответствии с рекомендациями DynoJet. Задача была - избавиться от патрубка воздухозаборника (Snorkel). Вот эта адская конструкция:


Я решил не колхозить самостоятельно, а посмотреть, как это делают "взрослые" и полез в каталог распрекрасного (всем, кроме цен) реставрационного ямаха-сайта KEDO.

В их каталоге есть полноценная замена всей этой непотребщине:

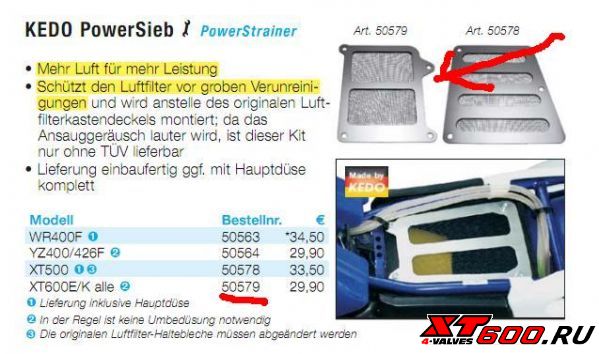

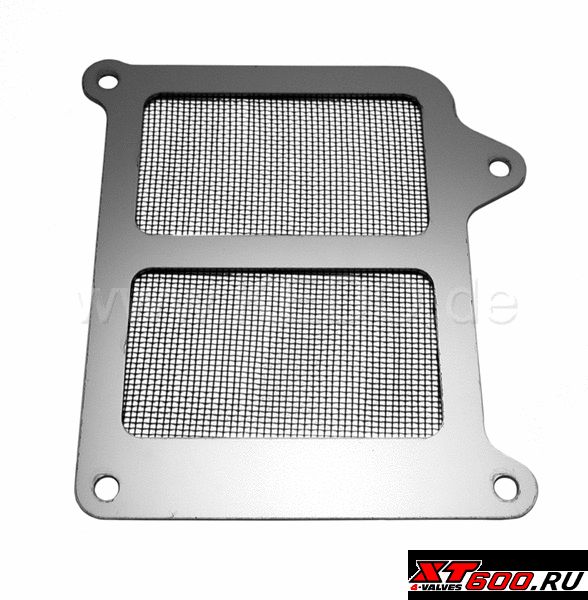

А в интернет-магазине (тут) есть и конкретный товар:


В сущности, это та же самая крышка крепления шноркеля, только с гриль-сеточкой. Итак, повторяем на бис и бесплатно.

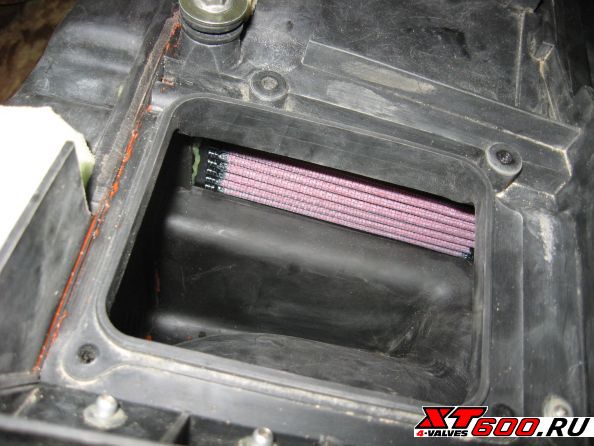

Исходная позиция: шноркель и его крышка крепления сняты, короб воздушного фильтра собран, внутри правильный воздушный фильтр K&N.

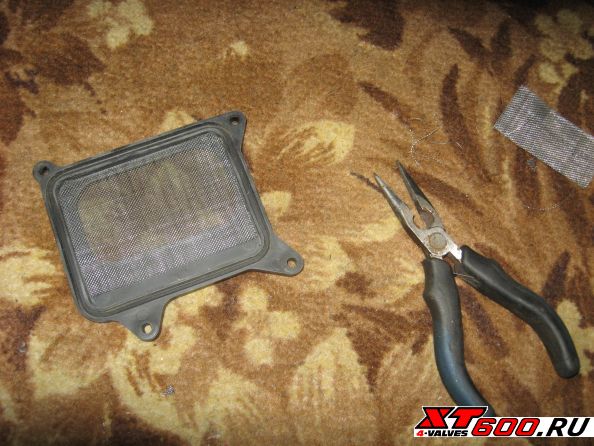

Я расковырял отвёрткой родной воздушный фильтр и достал оттуда металлическую сеточку.

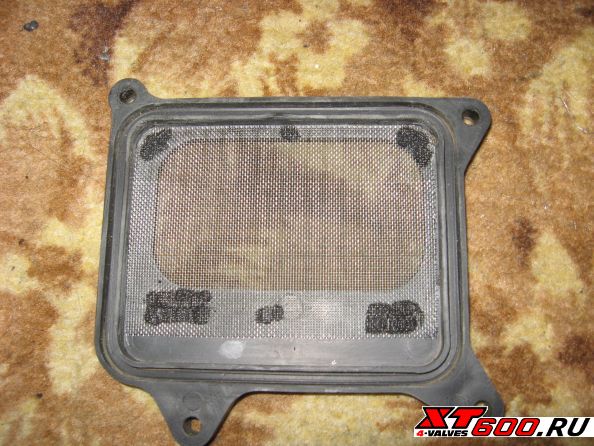

С помощью нехитрого инструмента она прекрасно влезла в крышку. Осталось только слегка закрепить её паяльником:

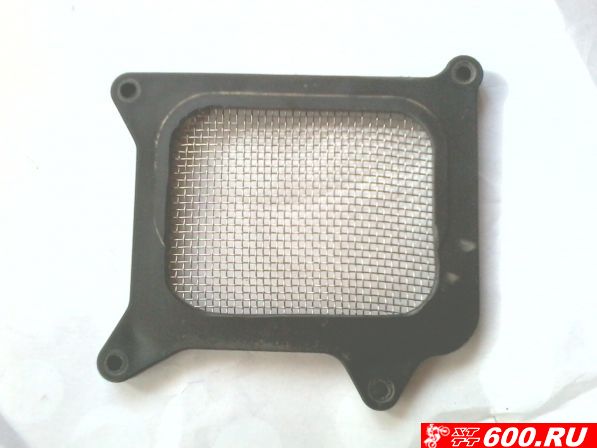

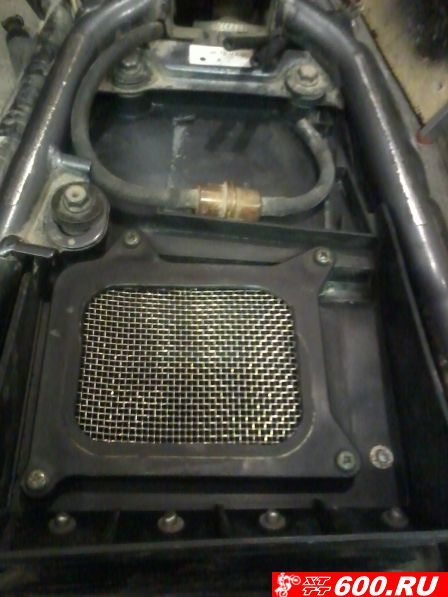

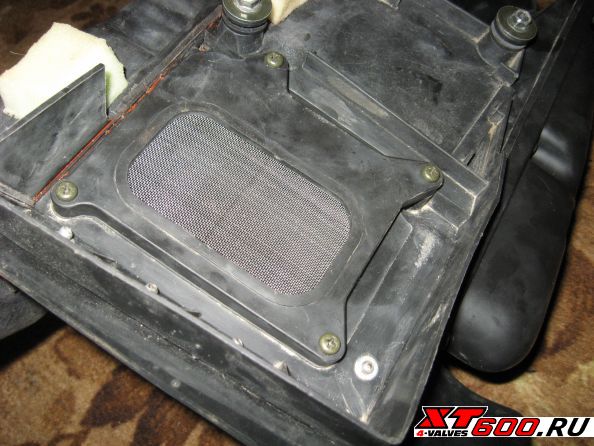

И поставить на место.


Ну и чем хуже? :)
