Переборка задней подвески

Фотоотчет, может кому пригодится
Посетитель
Antosha600E
Сообщений: 71
Санкт-Петербург
3970 дней назад
На прошлой неделе решил перебрать заднюю подвеску, т.к. появились непонятные скрипы, ну и все отфоткал).

И так, начнем.

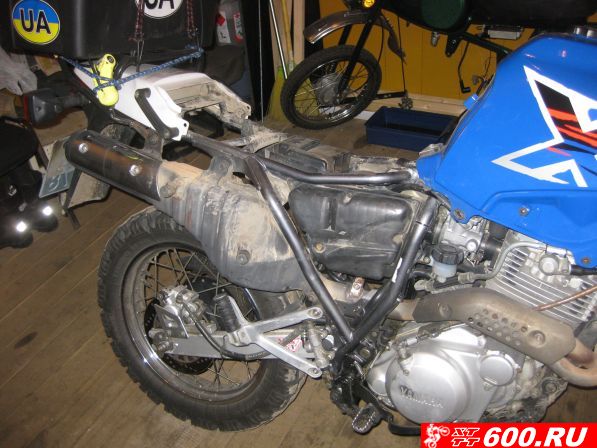

Первым делом снял боковой пластик и седло, чтоб не мешали

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

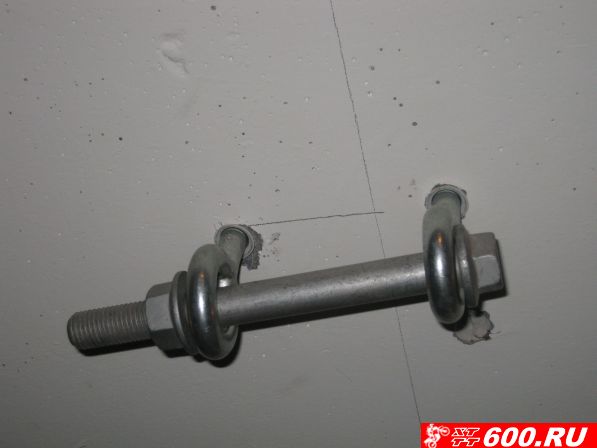

Сделал такой вот крюк, чтоб можно было подвесить мотик (ну и не только)
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Снимаем защиту суппорта
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

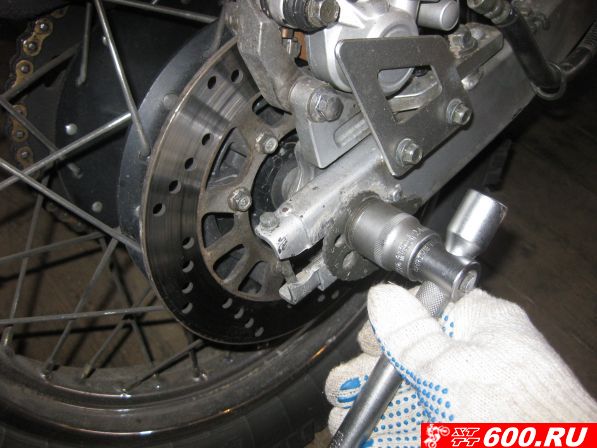

Ослабляем гайку оси колеса
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

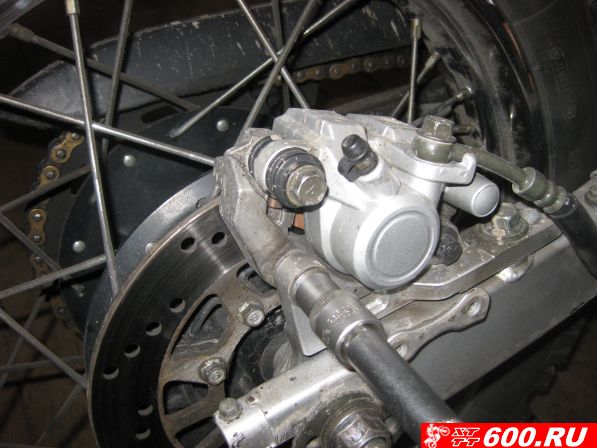

Ослабляем 2 болта крепления суппорта
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

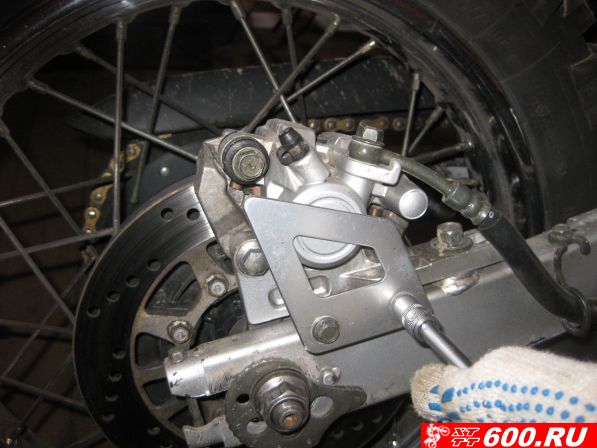

Ослабляем болт крепления кронштейна суппорта
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

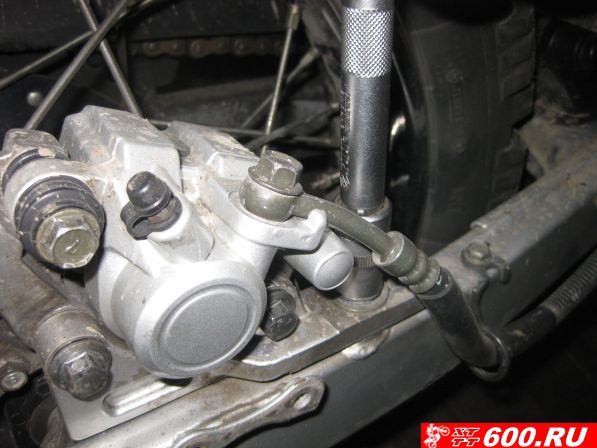

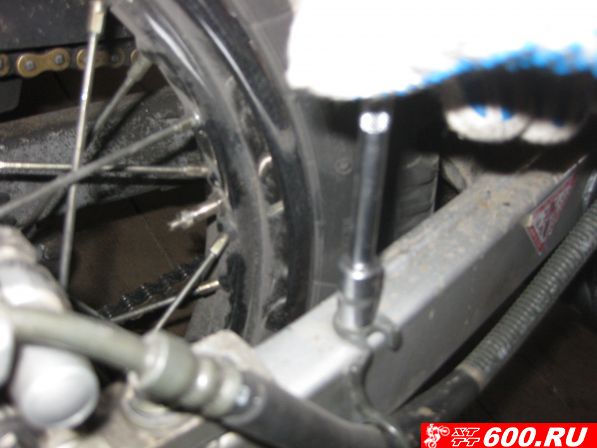

Ослабляем болт крепления кронштейна тормозного шланга
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

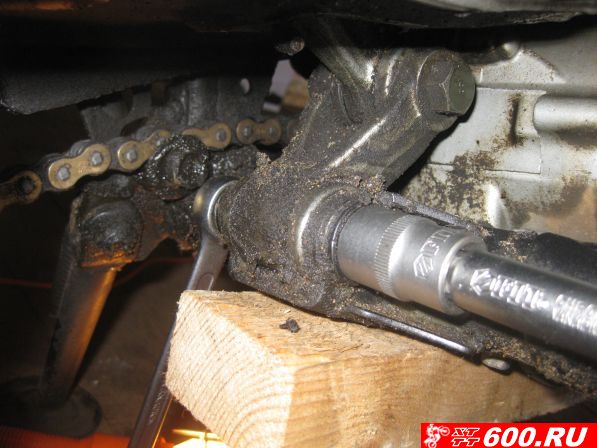

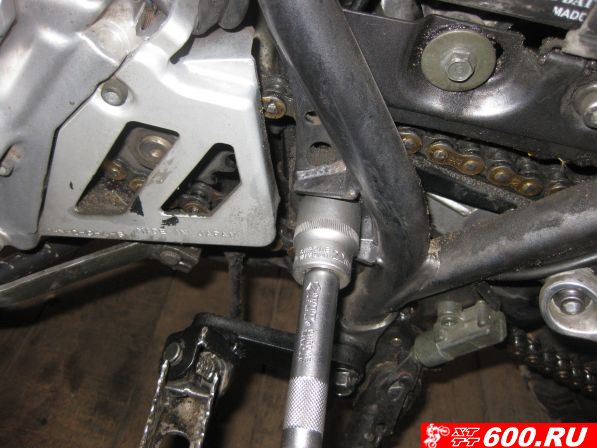

Ослабляем гайку оси маятника
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Для удобства снимаем правую подножку пассажира
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

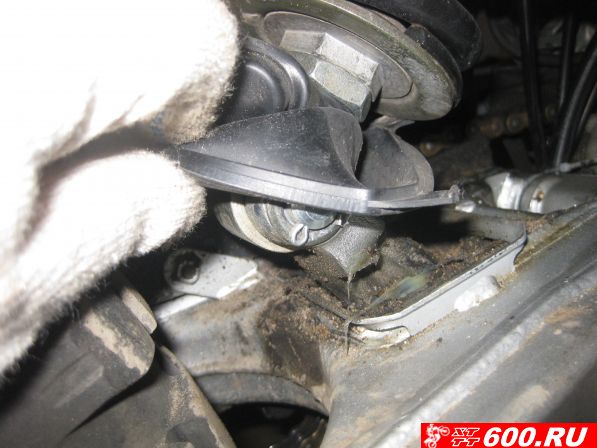

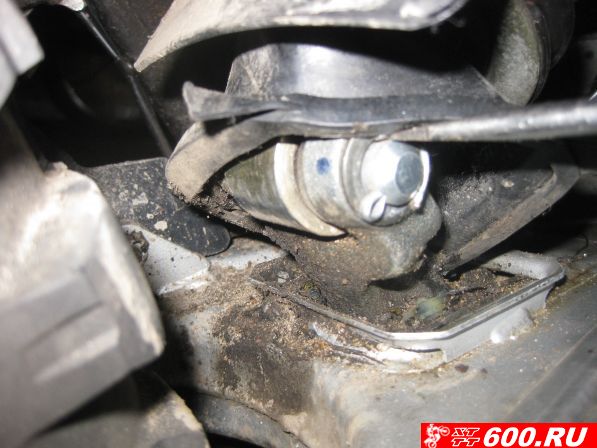

Отодвигаем кожух нижней точки крепления амортизатора
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Antosha600E
Сообщений: 71
Санкт-Петербург
3970 дней назад

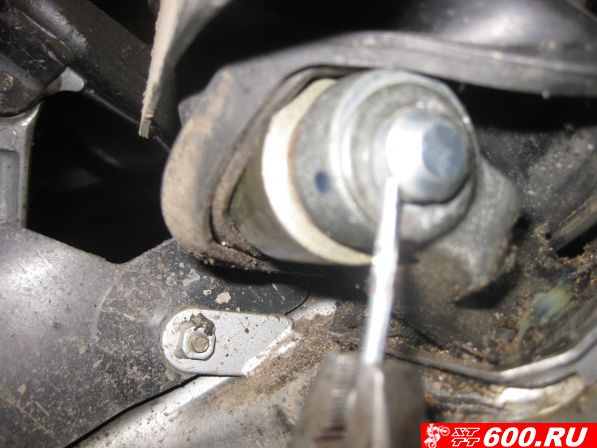

Удаляем шплинт
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Вывешиваем заднее колесо мотоцикла
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

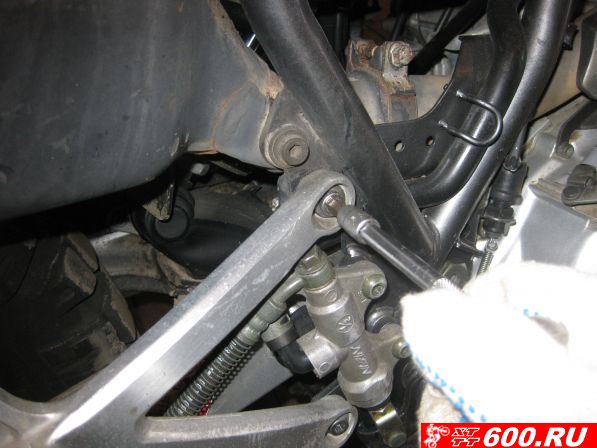

Откручиваем болт с масленкой, который крепится к раме
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

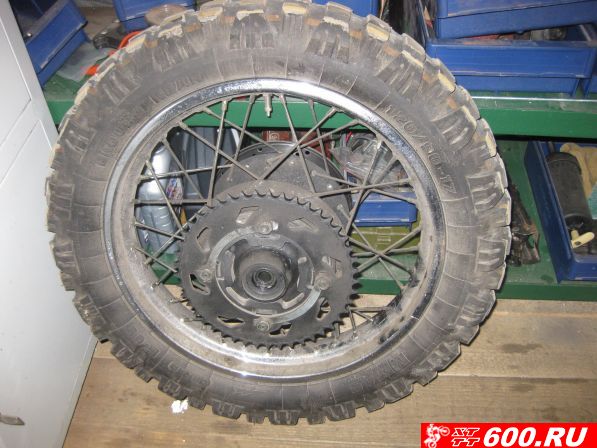

Снимаем колесо
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Вытаскиваем болт крепления амортизатора
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

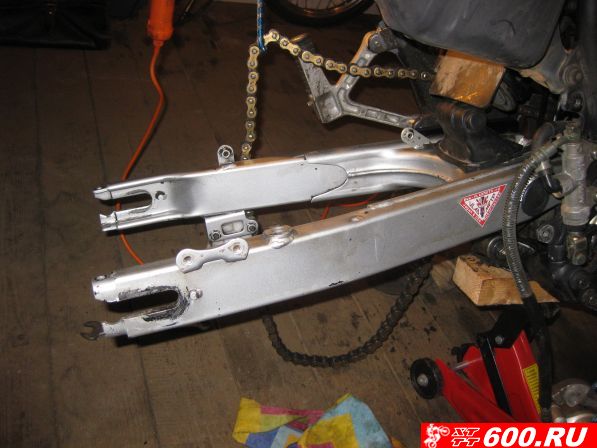

Вынимаем ось маятника и в общем-то все, сам маятник у нас в руках, аккуратно вытаскиваем его
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Antosha600E
Сообщений: 71
Санкт-Петербург
3970 дней назад

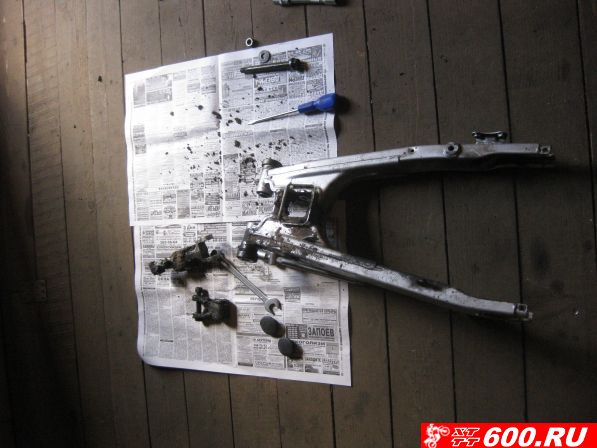

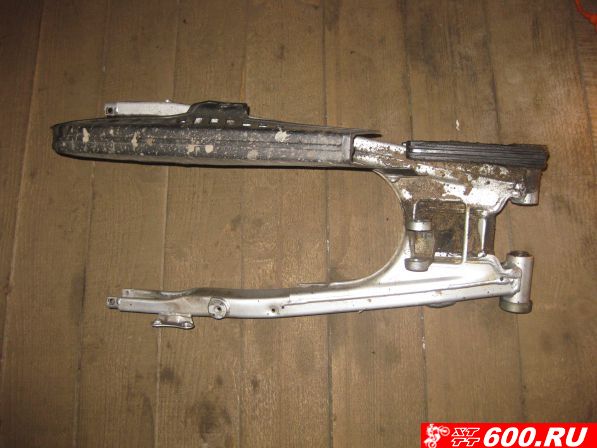

Начинаем разборку. Снимаем кожух и слайдер цепи. И откручиваем "косточки"
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

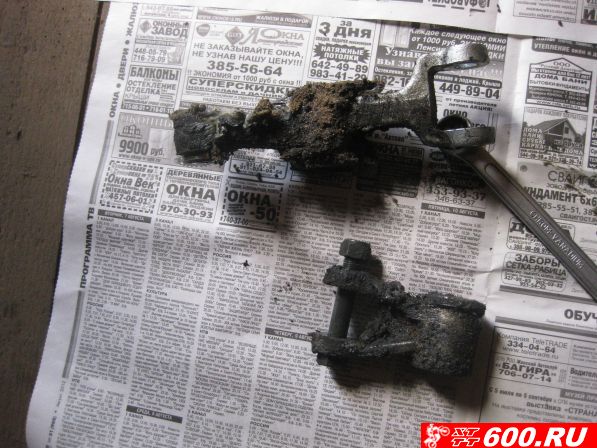

Такие вот "косточки! у меня грязненькие были после сезона
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

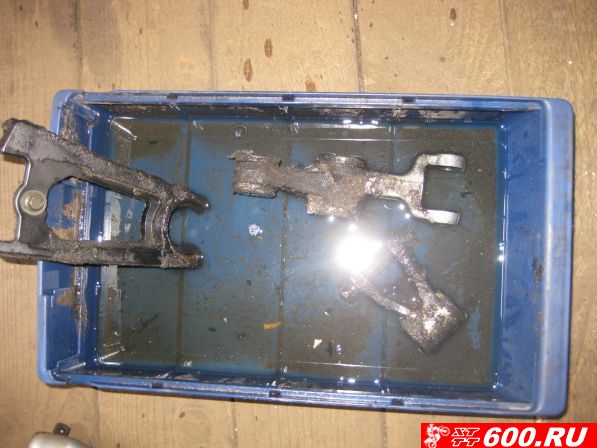

Кладем все в ванночку, чтоб отмокало
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Моем все тщательно! Вытаскиваем все втулки, осматриваем на предмет износа.

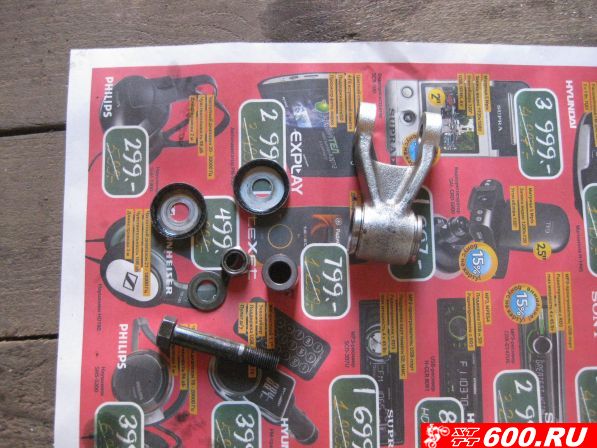

Помытые "косточки" выглядят так
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Antosha600E
Сообщений: 71
Санкт-Петербург
3970 дней назад

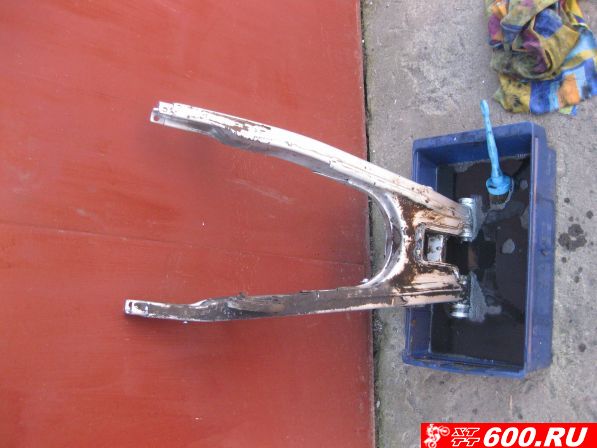

Моем сам маятник
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

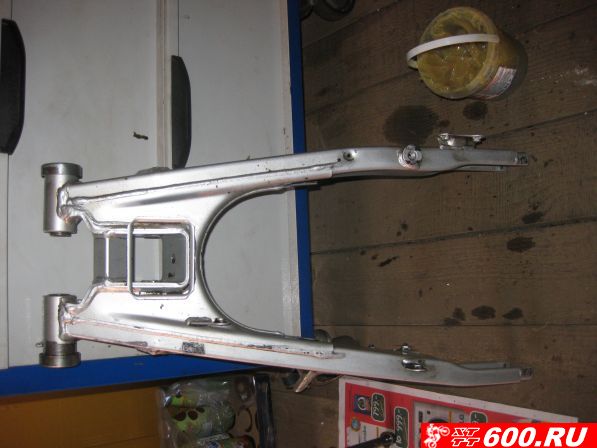

Маятник вылизан до блеска
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

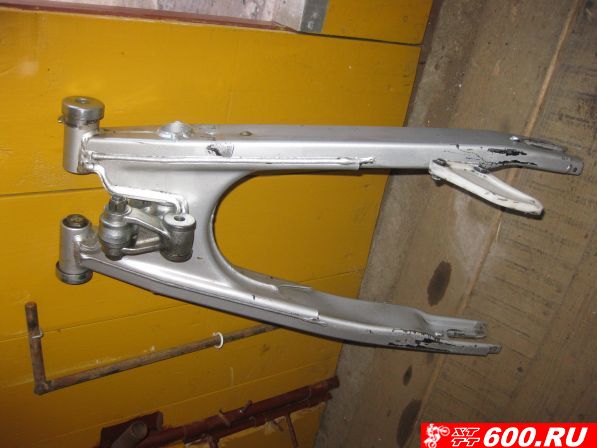

Собираем "косточки" при этом все тщательно смазываем. Маятник готов к установке на мотоцикл
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Пока маятник снят, можно хорошенько почистить труднодоступные места. Сборку производим в порядке, обратном снятию.
Собственно маятник установлен обратно на мотоцикл, ставим колесо, суппорт, затягиваем все болты и гайки.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Разбирал первый раз, сложного ничего нет. Рекомендую данную процедуру делать хотя бы раз в сезон, дабы избежать замены дорогостоящих деталей.
Посетитель
Kuler
Сообщений: 188
М.О.
602 дня назад
Спасибо за проделанный труд. Для новичков очень всё наглядно.
http://enduroclubschelkovo.ru/
Посетитель
Nick371
Сообщений: 278
Санкт-Петербург
1395 дней назад
Снег пошел. Время перебирать подвеску!!! hoho
XT600E'03, Санкт-Петербург
Посетитель
chingiz
Сообщений: 238
Закаталы
945 дней назад
извините может за тупой вопрос .. а какое приемушество такой системы вилки перед системой которая стоит на моем моторе xt550
|
