Cхема электрических соединений xt600e

#1 - 18 января 2014, суббота
Посетитель
Ignacius
Сообщений: 18
3875 дней назад
0
Где можно раздобыть схему xt600e 1991г.?
Редактировалось: 1 раз (Последний: 19 января 2014 в 10:06)
#2 - 18 января 2014, суббота
FZX
Посетитель
FZX
Сообщений: 1289
Опочка
1912 дней назад
0
http://xt600.ru/stati/instrukci-i-manualy-na-xt600.htmlДобавлено спустя 2 минуты
Ignacius:
xt660e 1991г.
А такие бывают? Точно 660?
TT600R, Санкт-Петербург
#3 - 19 января 2014, воскресенье
Посетитель
android
Сообщений: 1239
996 дней назад
0
Наверное, XTZ660E Tenere...
Я не "скАчу"...!
#4 - 19 января 2014, воскресенье
Посетитель
Ignacius
Сообщений: 18
3875 дней назад
0
прошу прощения, 600
#5 - 1 марта 2014, суббота
Посетитель
Sasa
Сообщений: 244
Минск
3190 дней назад
0

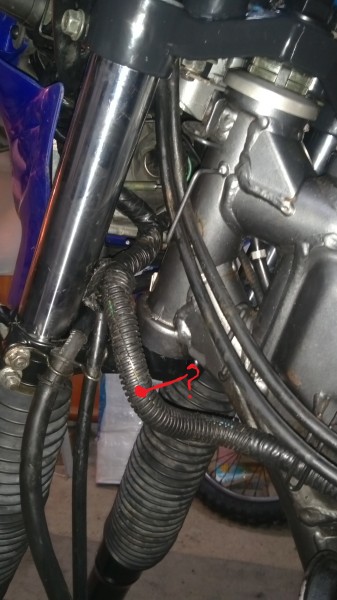

Подскажите, как должен проходить этот жгут? А то у меня при повороте влево его зажимает как-то плохо... Если можно, скиньте фото.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Ybr 125 ->Transalp 600 ->XT 600E->Dr250
#6 - 3 марта 2014, понедельник
Посетитель
Gura
Сообщений: 281
Украина. Харьков
2962 дня назад
0
Под нижней траверсой.В крыле ложбинка.
мотогараж "кочевник" ,г.Харьков.098 8550273
#7 - 3 марта 2014, понедельник
Посетитель
Nick371
Сообщений: 278
Санкт-Петербург
1828 дней назад
0

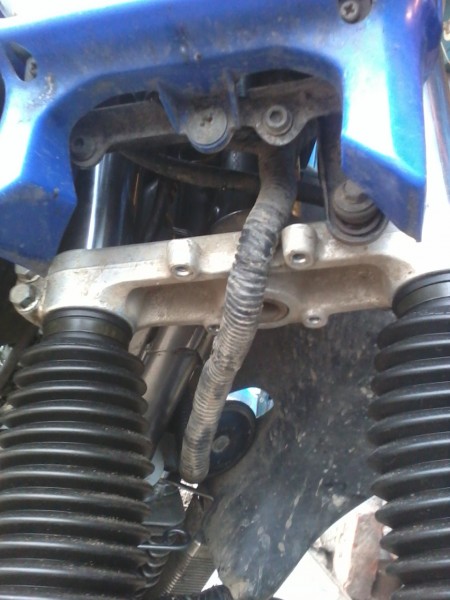

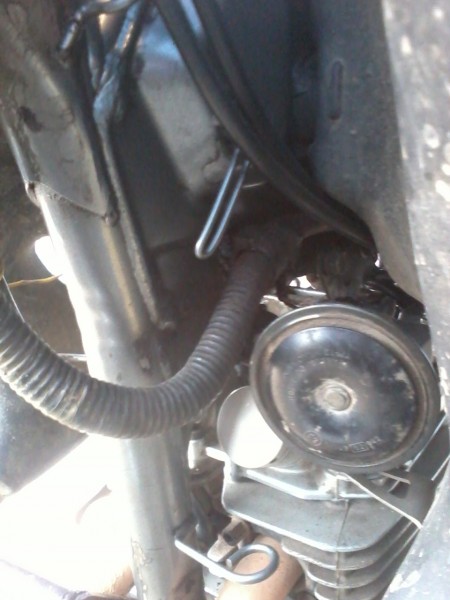

Вот пару фоток(крыло снято):
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
XT600E'03, Санкт-Петербург
#8 - 3 марта 2014, понедельник
Посетитель
Sasa
Сообщений: 244
Минск
3190 дней назад
0
Блин! Вот головняк... опять все вынимать stuk
Ybr 125 ->Transalp 600 ->XT 600E->Dr250
#9 - 3 марта 2014, понедельник
Посетитель
android
Сообщений: 1239
996 дней назад
0
Sasa:
опять все вынимать
Совсем необязательно. Выдерни левое перо, поверни руль влево до упора и... надеюсь, понятно joke
Я не "скАчу"...!
#10 - 3 марта 2014, понедельник
Посетитель
Sasa
Сообщений: 244
Минск
3190 дней назад
0
android, Понятно... а то голова уже совсем не работает scratch
Ybr 125 ->Transalp 600 ->XT 600E->Dr250
#11 - 4 декабря 2015, пятница
Посетитель
Volodja
Сообщений: 138
Курган
3593 дня назад
0

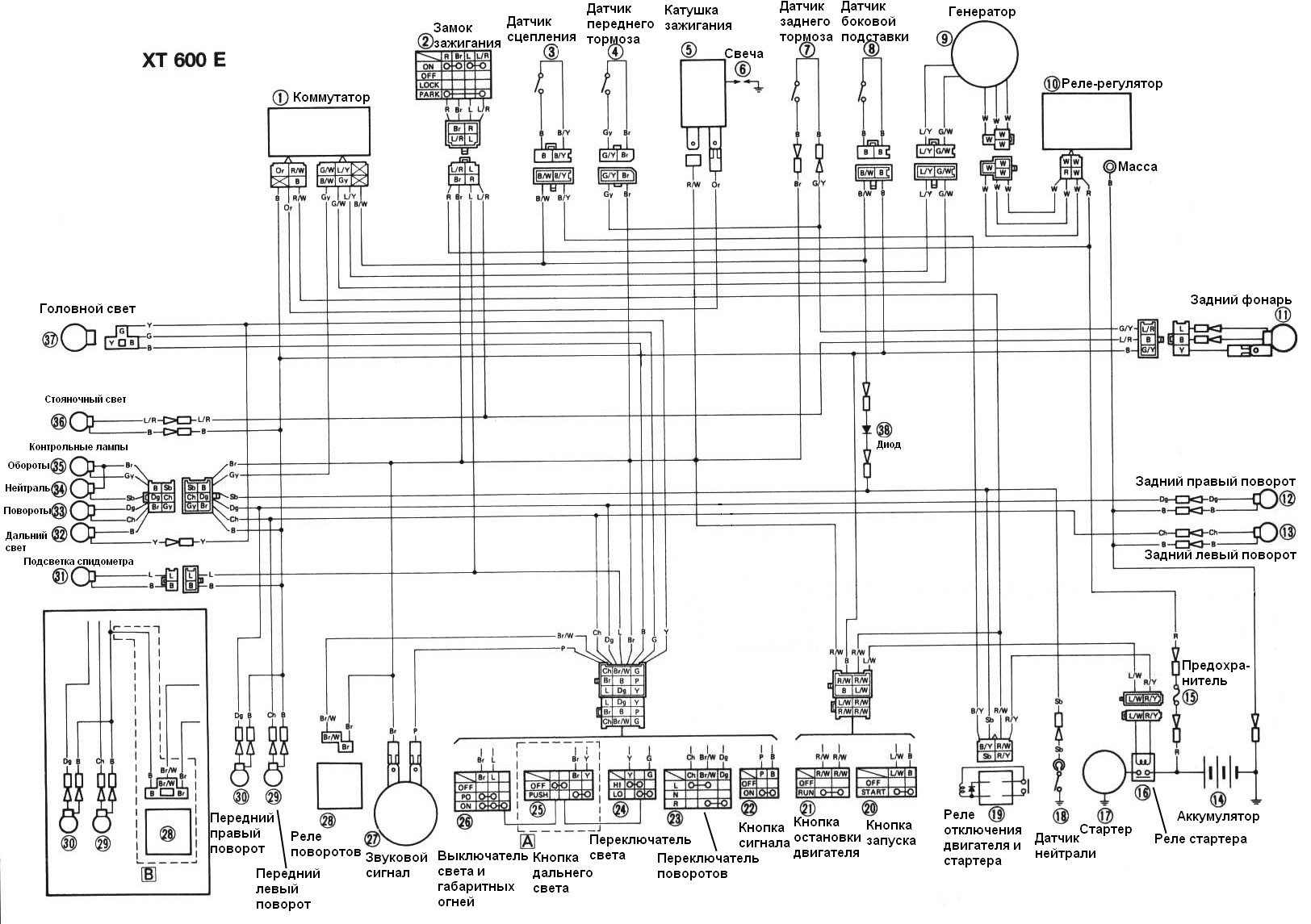

Для удобства подписал элементы схемы.
Прикрепленные файлы:
xt600e-yelektricheskaja-shema_5661e2c06e091.jpg | 430.39 Кб | Скачали: 2241 раз
XT600E 2001 4PTA
#12 - 6 декабря 2015, воскресенье
Посетитель
Volodja
Сообщений: 138
Курган
3593 дня назад
0

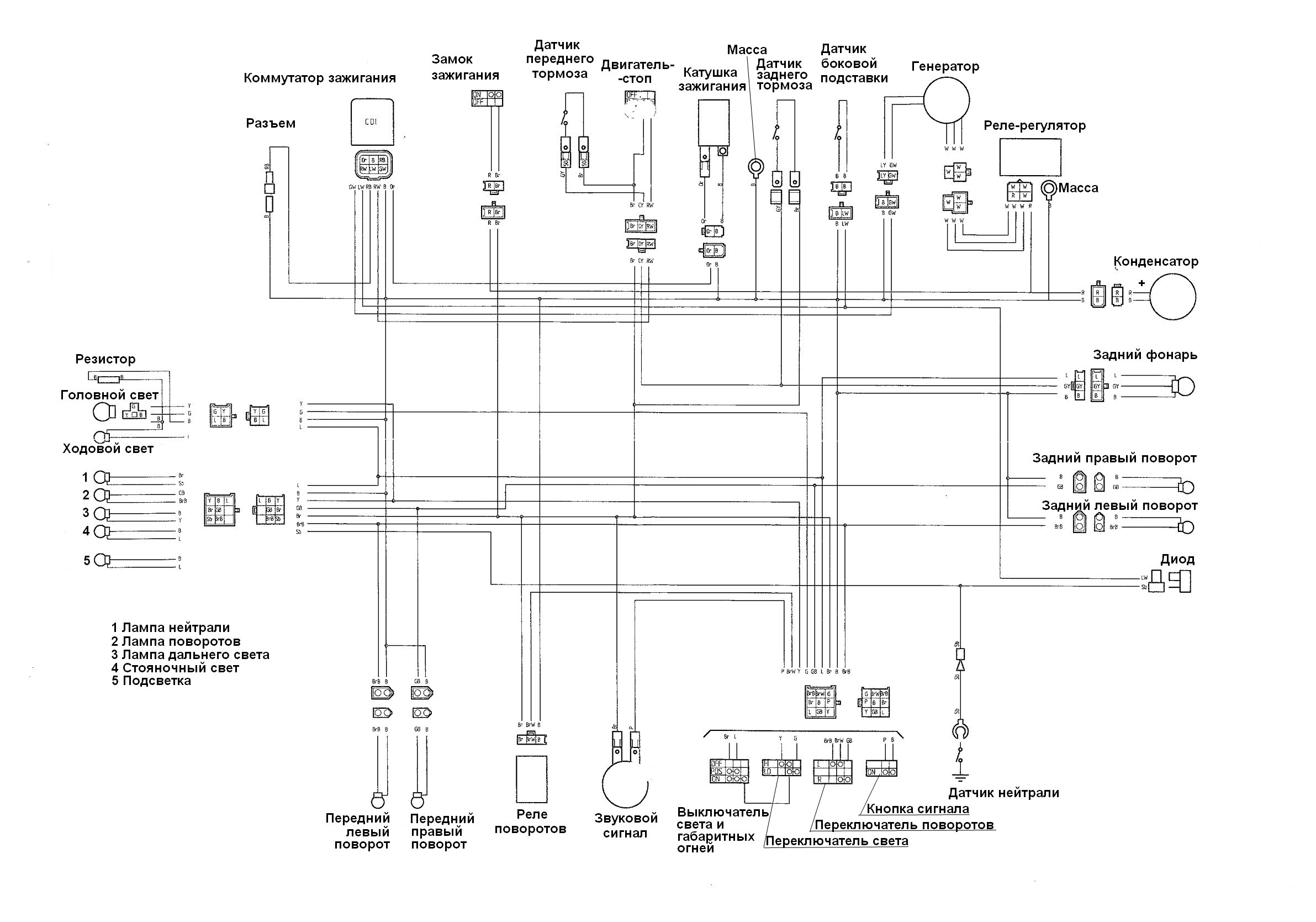

На TT600R. Может пригодится кому-нибудь.
Я так, от нечего делать))) Вроде ничего не перепутал, поправьте если что.Добавлено спустя 7 минутЕще ссылки на схемы http://www.xt600.de/xt_werkstatt/_technische-referenz/-schaltplan/index.htm
http://www.schemagraph.co/cdi-problem-xt600z-83-85/
Прикрепленные файлы:
shema-tt600r-rus_5663e7b97f0d0.jpg | 375.43 Кб | Скачали: 1854 раза
Редактировалось: 1 раз (Последний: 6 декабря 2015 в 10:48)
XT600E 2001 4PTA
|
