Ремонт двигателя ХТ600Е

Посетитель
android
Сообщений: 1057
5 дней назад
android:
От первого положения до полного выдвижения 18 щелчков... Позже на моте гляну.
Кстати, расстояние от привалочной плоскости корпуса до торца штока в полностью выдвинутом состоянии - 60 мм.
Сегодня снял с мота натяжитель, параметры абсолютно те же. Где-то в хламе должен быть ещё один, надо бы и его найти и проверить - интересно, на сколько полностью выдвигается шток с бОльшим количеством щелчков.
Редактировалось: 1 раз (Последний: 25 декабря 2017 в 16:03)
Посетитель
Samyrai
Сообщений: 25
Абинск
12 дней назад
android:
От первого положения до полного выдвижения 18 щелчков
android:
в полностью выдвинутом состоянии - 60 мм
Для статистики, пока движок ждёт запчасти, померил свой натяжитель - 18 щелчков и 60 мм.
ХТ 600Е 94г. с киком)
Посетитель
android
Сообщений: 1057
5 дней назад
Nick371:
Может натяжители разные, но у меня всего 21.
Но ведь существуют в природе и такие?
Посетитель
AllLex
Сообщений: 509
Киев
4 дня назад
Zeiss:

Читаю мануал,никак немогу найти при каких размерах целиндра пора делать расточку?
Добавлено спустя 7 минутизвини, но такое чувство, что ты не понимаеш что делаеш!

растачивают не при достижении какого-то размера, а при достижении РАЗНОСТИ размеров!!!
другими словами ЗАЗОР.

я бы постыдился с подобными знаниями вообще что-либо с мотором делать, на крайняк стоял бы за спиной механика, наблюдал и не отсвечивал...

P.S.а потом кому-то этот пепелац достанется "только-только после капиталки" :
Прикрепленные файлы:

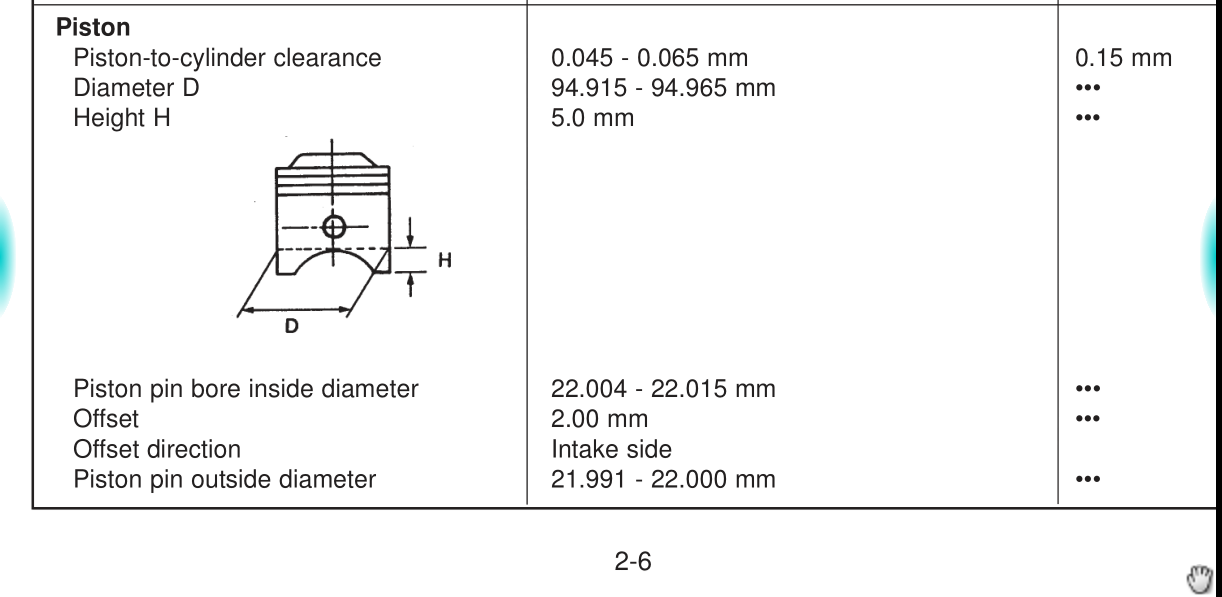

screenshot-2017-12-25-16-17-03-org-ebook_5a4109fad40b6.png | 90.29 Кб | Скачали: 283 раза
TT600R DJ01/5CH '99
Посетитель
Zeiss
Сообщений: 517
Богучар
7 дней назад
AllLex:

Zeiss:

Читаю мануал,никак немогу найти при каких размерах целиндра пора делать расточку?
извини, но такое чувство, что ты не понимаеш что делаеш!

растачивают не при достижении какого-то размера, а при достижении РАЗНОСТИ размеров!!!
другими словами ЗАЗОР.

я бы постыдился с подобными знаниями вообще что-либо с мотором делать, на крайняк стоял бы за спиной механика, наблюдал и не отсвечивал...

P.S.а потом кому-то этот пепелац достанется "только-только после капиталки" :
Кто тебе сказал что я вообще собираюсь что-то точить со своими знаниями? Просто изучаю литературу,и пытаюсь сам произвести дифектовку. А палец,да прошёлся по магазинам интереса ради,пощюпал поршня газелевские да пальци москвичевские. Это что преступление чтоли? Мне вообще точить ничего не надо,только клапана тернуть.
Редактировалось: 1 раз (Последний: 25 декабря 2017 в 20:17)
Иж планета-cb400-tt600e 1999
Посетитель
Zeiss
Сообщений: 517
Богучар
7 дней назад

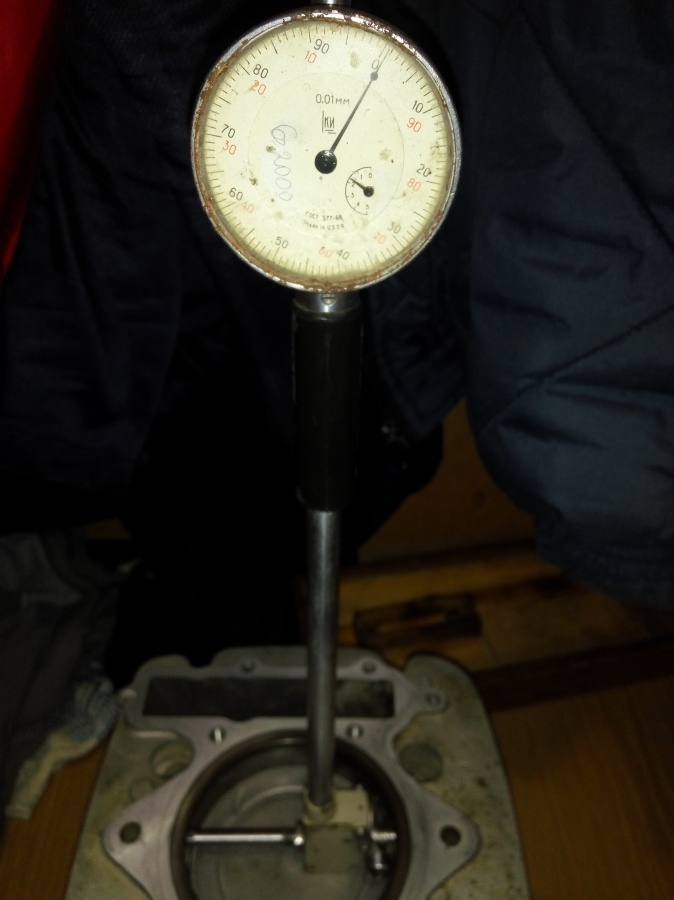

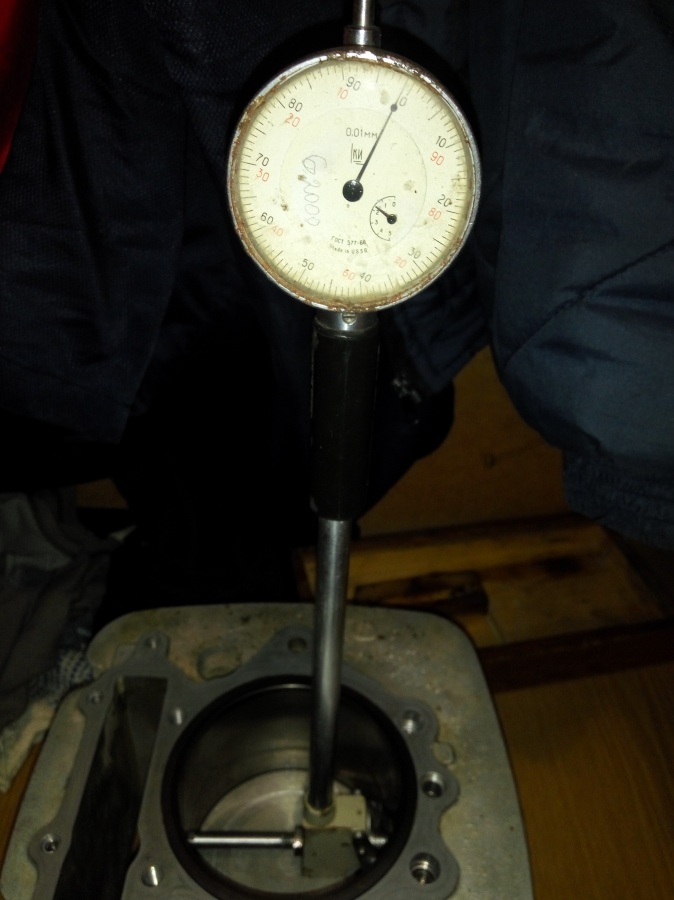

Это самая нагруженная зона по мануалу 5 см от края. Значение 0 на нутромере равно 95мм ровно

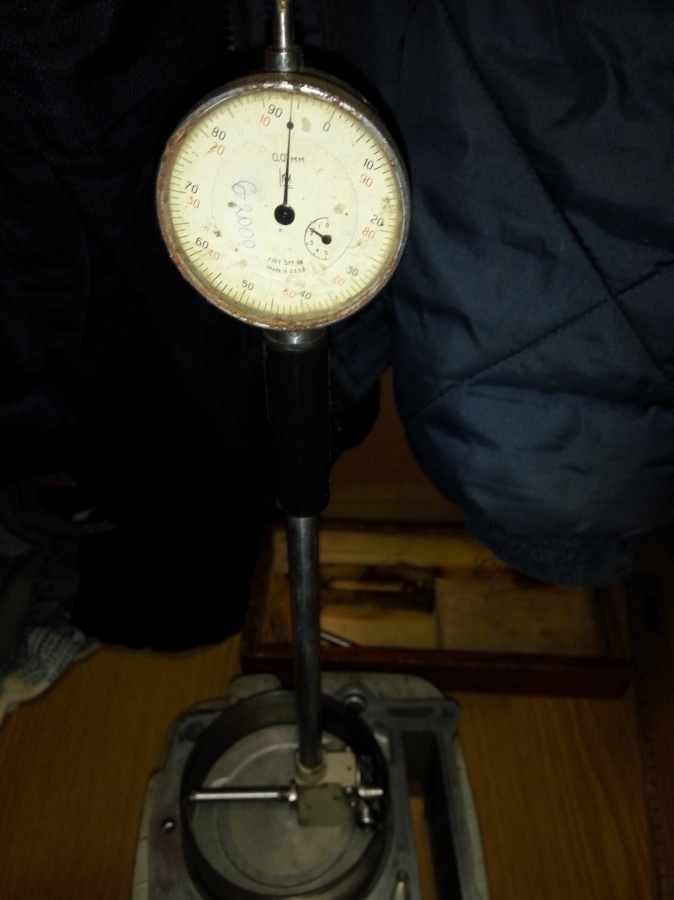

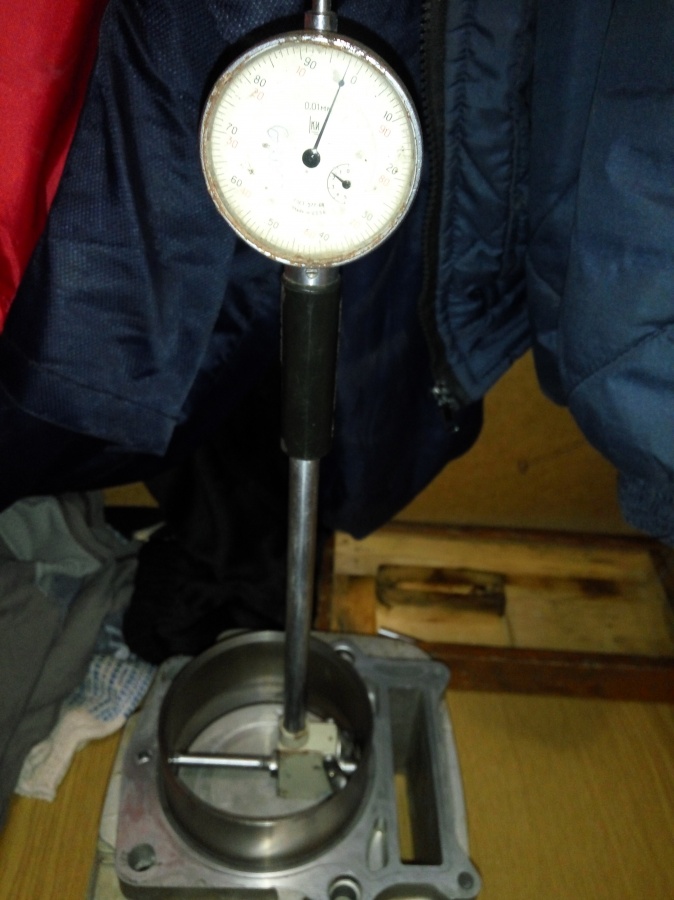

Добавлено спустя 1 минутуЭта зона не рабочей кромки в конце хода,та которая всегда в нагаре

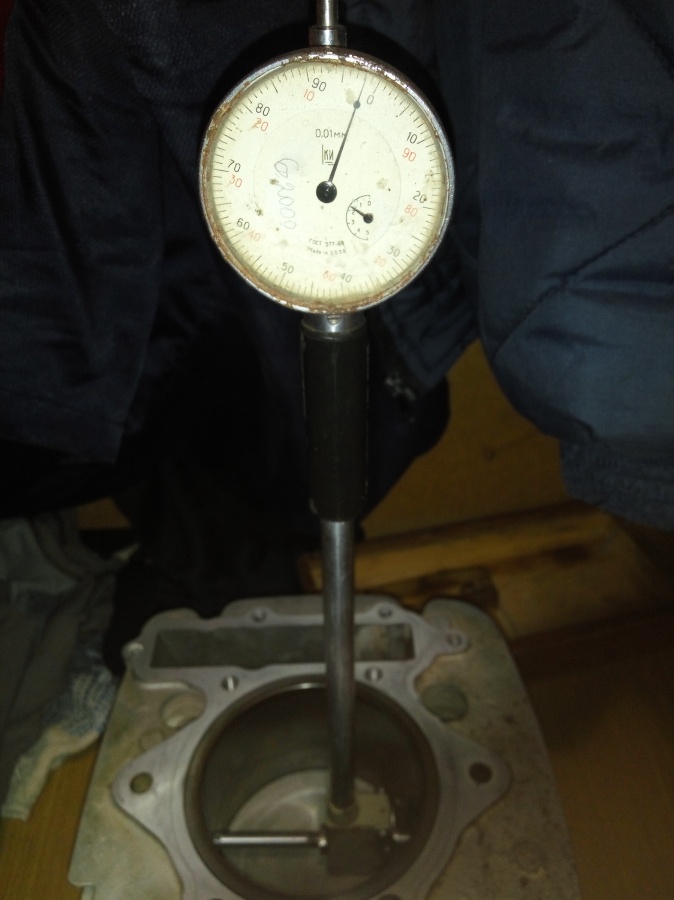

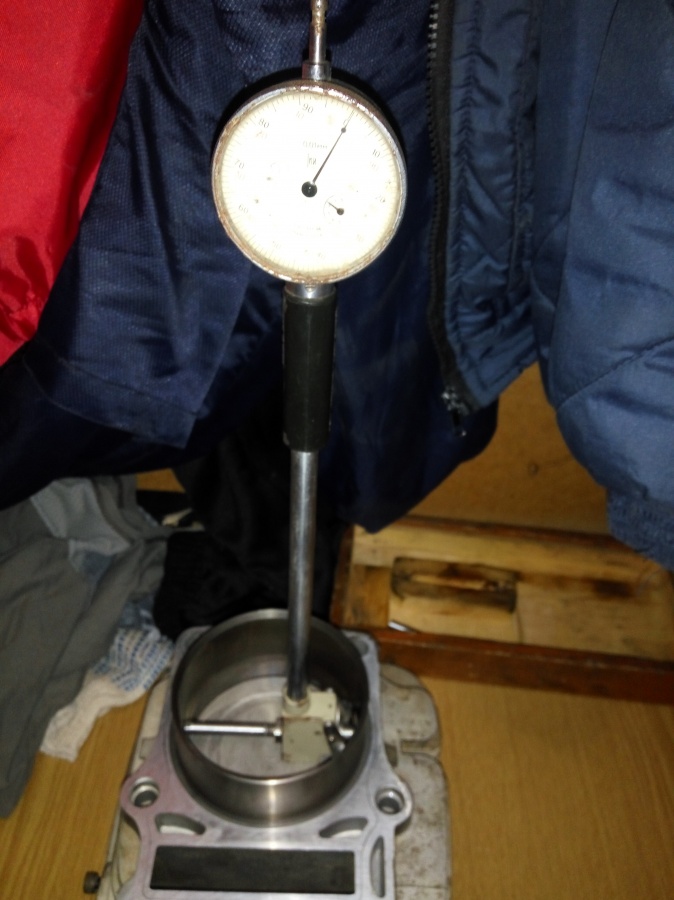

Добавлено спустя 2 минутыУже непонятки,она какбы не работает,но почемуто имеет элипсДобавлено спустя 3 минутыА это зона начала гильзы,тоже не рабочая и тут просто какой-то....

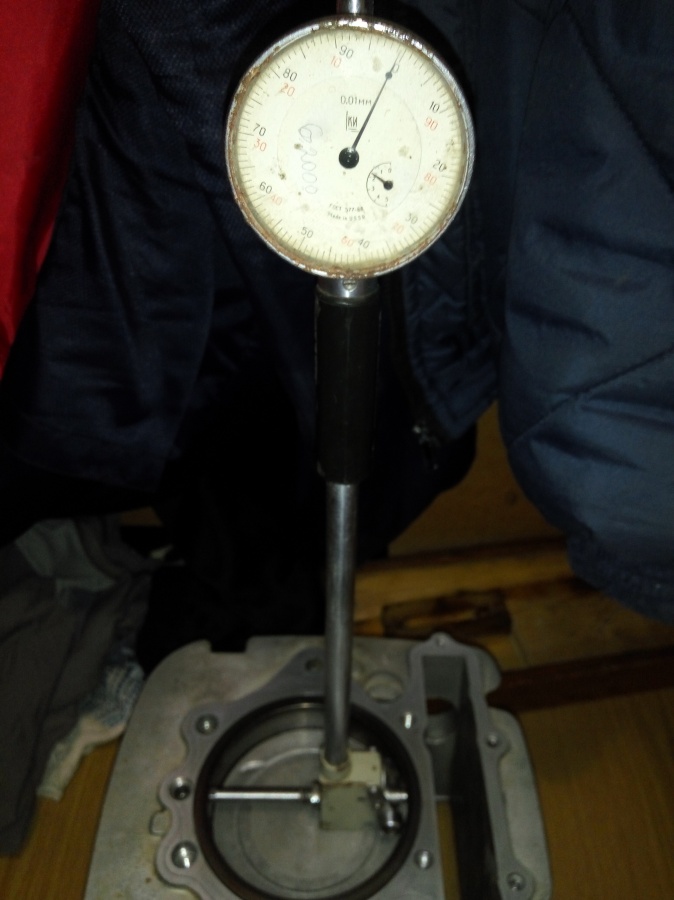

Добавлено спустя 4 минутыНу и на последок зона начала работы

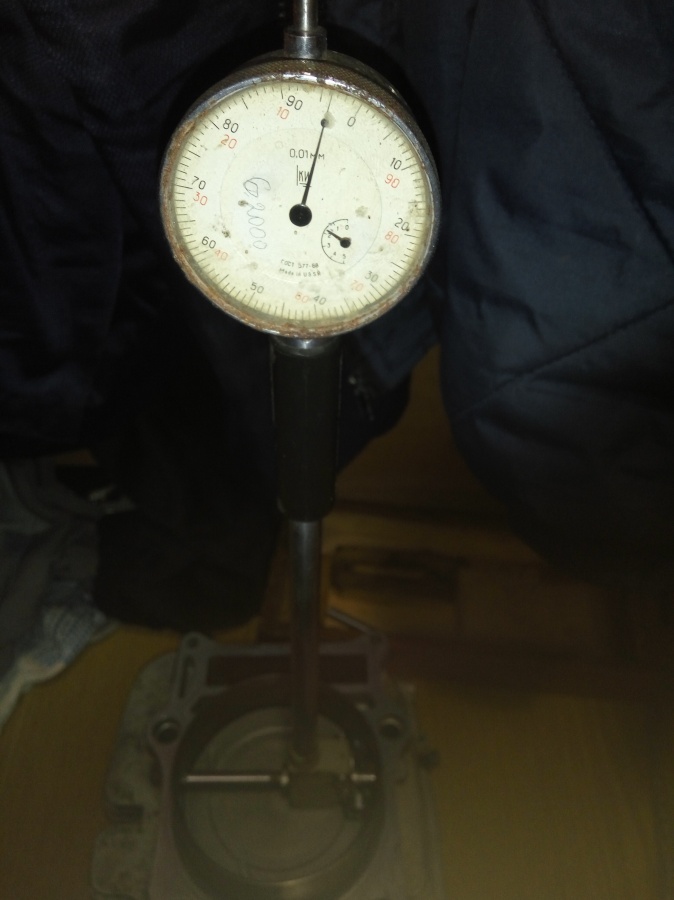

Добавлено спустя 5 минутИ опятьже сней непонятки,она имеет элипс но неправильныйДобавлено спустя 5 минутВывод напрашивается сам собой,японцы суют гильзу сразу в целиндр проточенную. Ее обжимает до нужного размера сам цилиндр,поэтому юбка гильзы имеет самый большой диаметр. Плюс ковсему целиндр сильнее обжимает гильзу по ходу поршня от впуска к выхлопуДобавлено спустя 6 минутЛибо я чет неправильно понял))
Иж планета-cb400-tt600e 1999
Посетитель
Nick371
Сообщений: 260
Санкт-Петербург
8 дней назад
android:
Nick371:
Может натяжители разные, но у меня всего 21.
Но ведь существуют в природе и такие?

Может я ошибся...хотя был уверен, что 21 scratch . Сейчас зимой считать в гараж не пойду, но на досуге как-нибудь обязательно слазаю... crazy
XT600E'03, Санкт-Петербург
Посетитель
android
Сообщений: 1057
5 дней назад
Nick371, я в загашнике раскопал-таки третий натяжитель... тоже 18 - 60. Других у меня больше нет. Мне кажется, что именно расстояние от привалочной плоскости корпуса до торца штока в полностью выдвинутом состоянии важнее, чем общее количество щелчков. Ведь именно оно характеризует допустимый ( или критический?) износ цепи. Отсюда и интерес возник. Так что не забудь его померять, плз.
Посетитель
AllLex
Сообщений: 509
Киев
4 дня назад
Zeiss:

Это самая нагруженная зона по мануалу 5 см от края. Значение 0 на нутромере равно 95мм ровно

Эта зона не рабочей кромки в конце хода,та которая всегда в нагаре

Уже непонятки,она какбы не работает,но почемуто имеет элипс
А это зона начала гильзы,тоже не рабочая и тут просто какой-то....

Ну и на последок зона начала работы

И опятьже сней непонятки,она имеет элипс но неправильный
Вывод напрашивается сам собой,японцы суют гильзу сразу в целиндр проточенную. Ее обжимает до нужного размера сам цилиндр,поэтому юбка гильзы имеет самый большой диаметр. Плюс ковсему целиндр сильнее обжимает гильзу по ходу поршня от впуска к выхлопу
Либо я чет неправильно понял))
таки неправильно, перечитай мануал :Р
TT600R DJ01/5CH '99
Посетитель
Zeiss
Сообщений: 517
Богучар
7 дней назад
AllLex:

Zeiss:

Это самая нагруженная зона по мануалу 5 см от края. Значение 0 на нутромере равно 95мм ровно

Эта зона не рабочей кромки в конце хода,та которая всегда в нагаре

Уже непонятки,она какбы не работает,но почемуто имеет элипс
А это зона начала гильзы,тоже не рабочая и тут просто какой-то....

Ну и на последок зона начала работы

И опятьже сней непонятки,она имеет элипс но неправильный
Вывод напрашивается сам собой,японцы суют гильзу сразу в целиндр проточенную. Ее обжимает до нужного размера сам цилиндр,поэтому юбка гильзы имеет самый большой диаметр. Плюс ковсему целиндр сильнее обжимает гильзу по ходу поршня от впуска к выхлопу
Либо я чет неправильно понял))
таки неправильно, перечитай мануал :Р

Я не особо дружу с английским,так только картинки разглядываю,если тут некому объяснить то пускай для меня это останется загадкой.
Иж планета-cb400-tt600e 1999
Посетитель
Samyrai
Сообщений: 25
Абинск
12 дней назад
Ну что тебе непонятно, смотрим мануал

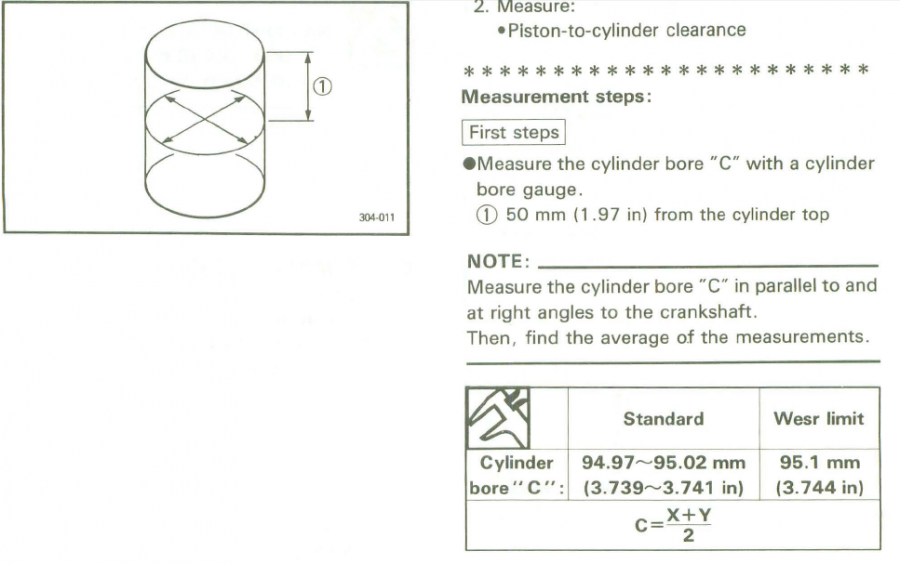

меряем в 50 мм от верха в двух направлениях, по формуле складываем показания и делим на 2 - получаем средний размер цилиндра. Номинал 94,97-95,02 мм, предел 95,1 мм - в расточку.
Берём след. страничку мануала

так же в 5 мм от нижнего края поршня меряем, результат сравниваем со средним размеров цилиндра. Разница между ними 0,045-0,065 мм номинал, а 0,1 мм предел.
Если поршень износился, и имеет размер менее 94,915-94,965 мм, а зазор между номинальным поршнем и твоим цилиндром в норме - меняем поршень, если зазор с номинальным поршнем и твоим цилиндром больше - тогда расточка под 2 ремонтный размер поршня 95,5 мм, либо под 3 размер поршня 96,0 мм
А эллипсы... ты не забывай о такой вещи, как тепловое расширение - оно не везде одинаковое.
ХТ 600Е 94г. с киком)
Посетитель
Zeiss
Сообщений: 517
Богучар
7 дней назад
Samyrai:

Ну что тебе непонятно, смотрим мануал

меряем в 50 мм от верха в двух направлениях, по формуле складываем показания и делим на 2 - получаем средний размер цилиндра. Номинал 94,97-95,02 мм, предел 95,1 мм - в расточку.

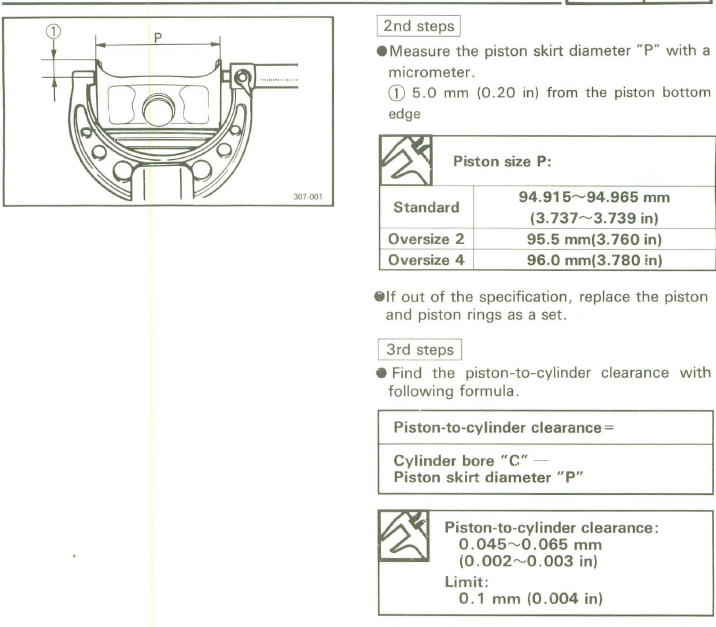

Берём след. страничку мануала

так же в 5 мм от нижнего края поршня меряем, результат сравниваем со средним размеров цилиндра. Разница между ними 0,045-0,065 мм номинал, а 0,1 мм предел.
Если поршень износился, и имеет размер менее 94,915-94,965 мм, а зазор между номинальным поршнем и твоим цилиндром в норме - меняем поршень, если зазор с номинальным поршнем и твоим цилиндром больше - тогда расточка под 2 ремонтный размер поршня 95,5 мм, либо под 3 размер поршня 96,0 мм
А эллипсы... ты не забывай о такой вещи, как тепловое расширение - оно не везде одинаковое.

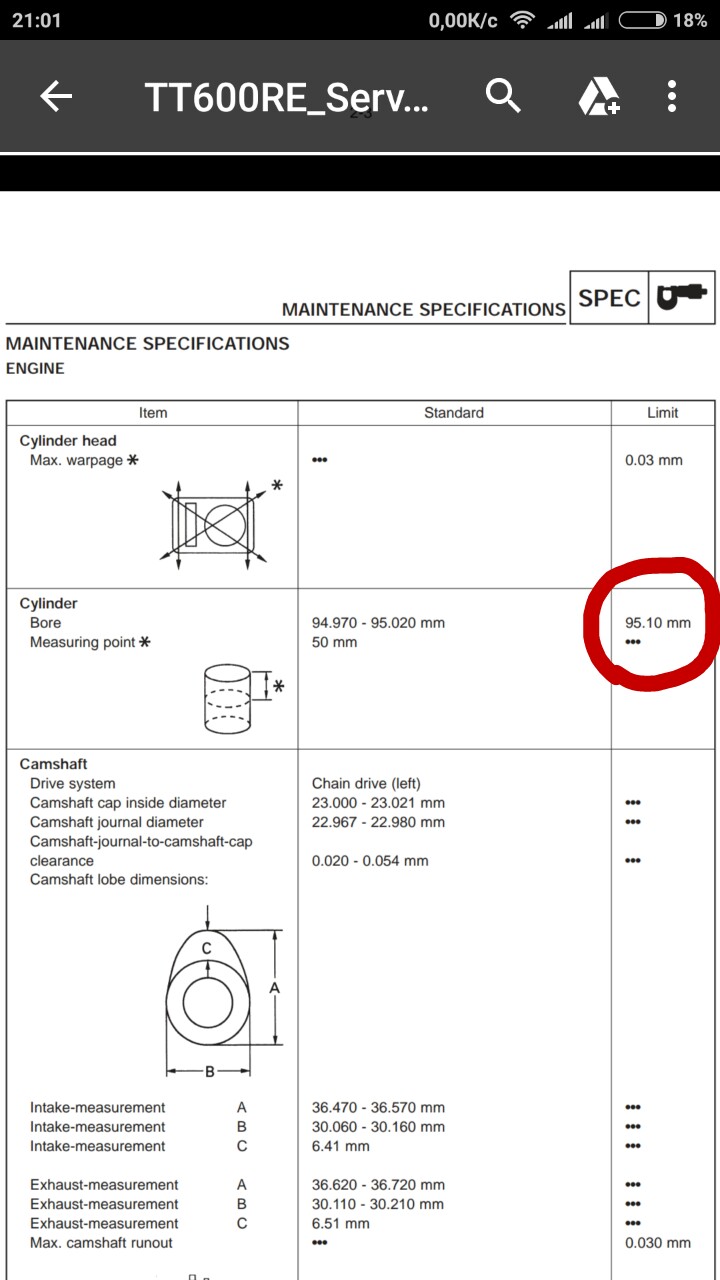

Хорошо,что тогда за размер обведен красным?
Прикрепленные файлы:
screenshot-2017-12-24-21-01-31-com-googl_5a421f8d5c8d0.jpg | 116.81 Кб | Скачали: 273 раза
Иж планета-cb400-tt600e 1999
Посетитель
Samyrai
Сообщений: 25
Абинск
12 дней назад
Zeiss:
Хорошо,что тогда за размер обведен красным?
Samyrai:
предел 95,1 мм - в расточку
ХТ 600Е 94г. с киком)
Посетитель
Баринос
Сообщений: 190
Химки
1 день назад
Zeiss:
Добавлю, если есть задиры на цилиндре- то тоже точить.
На Импексе поршни-кольца были только 2-го ремонта.
На Висеко- то же есть только 96 мм http://www.wiseco.com/ProductDetail.aspx?ItemID=4797M09600&ModelID=431&ModelYear=1989&AppID=2110
Чищу и настраиваю карбы. Ремонтирую пластик и стеклопластик, ветровые стекла http://xt600.ru/blogs/remont-plastika-i-steloplastika. ТА 600 VV (97) => XT 600 Z Tenere ( 3AJ, 89).
Посетитель
Zeiss
Сообщений: 517
Богучар
7 дней назад
Samyrai:

Zeiss:
Хорошо,что тогда за размер обведен красным?
Samyrai:
предел 95,1 мм - в расточку

А,да,пардон,не заметил. Следовательно мой цилиндр сейчас имеет размер 95.02 и до полного его износа в запасе еще целых 8 соток.
Иж планета-cb400-tt600e 1999
|
