[РЕШЕНО] Последствия выхода из строя шестерни балансира

Нужны советы
Посетитель
Слава
Сообщений: 128
Голицино
897 дней назад

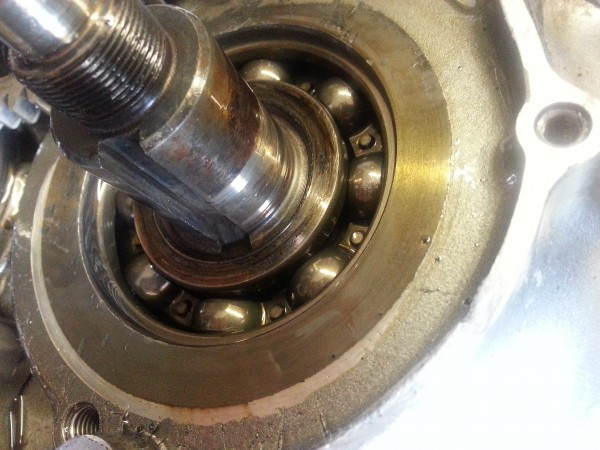

Далее стал инспектировать пару БАЛАНСИР-КОЛЕНВАЛ. Метки на месте. По балансиру без нареканий - никаких люфтов не обнаружил. А вот шестерня на коленвале имела люфт (примерно в пол-зуба его нижней шетерни в переводе на окружность). В общем люфт по соединению Шестерня - Шпонка - Коленвал. А вот и последствия от первоначального ЧП
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Габаритных размеров шпоночного паза так нигде и не нашел, а покупать сразу новое колено без доказательства вины неправильно.

Есть ли у кого-нибудь возможность промерить шпонку или паз на новой детали????? ХЕЛП!!!!
XT 600K 1994 3TB
Посетитель
android
Сообщений: 1239
1 день назад
Слава:
Есть ли у кого-нибудь возможность промерить шпонку или паз на новой детали?
Вряд ли у кого лежат нулёвые кишки, приготовленные к промерам. У меня движок ХТ550 раскидан, гляну завтра, что там. Навскидку помню, что на колене есть такие же "цвета побежалости". Но вроде не труп.
Я не "скАчу"...!
Посетитель
android
Сообщений: 1239
1 день назад
Ширина этого паза на б/у колене ХТ550 - 7 мм.
Я не "скАчу"...!
Посетитель
Слава
Сообщений: 128
Голицино
897 дней назад
android:

Ширина этого паза на б/у колене ХТ550 - 7 мм.

Спасибо! Тогда такой вопрос: должен ли быть мало мальский зазор в этой паре со шпонкой и шестерней?
XT 600K 1994 3TB
Посетитель
Ak-Ba
Сообщений: 560
Odessa
55 дней назад
Промерил наше колено - те же 7мм,зазора быть не должно, шестерня напресовывается резьбовым съемником, если посадка шпонки разбита, то пробуй подгонять паз и переточи- подгони шпонку с большего размера, если будет люфт - разобьет по новой
Посетитель
Слава
Сообщений: 128
Голицино
897 дней назад
Ak-Baital:

Промерил наше колено - те же 7мм,зазора быть не должно, шестерня напресовывается резьбовым съемником, если посадка шпонки разбита, то пробуй подгонять паз и переточи- подгони шпонку с большего размера, если будет люфт - разобьет по новой

Промерил Свою шпонку - 7.1 мм, промерил паз на колене - 7.25 мм ( шпонка + щуп 0.15). Сколько пересмотрел видосов и мануалов, нигде не видел что бы эту шестерню стаскивали/одевали при помощи съемника. Откуда такая информация?
XT 600K 1994 3TB
Посетитель
Busse
Сообщений: 595
1628 дней назад
у меня шестерня от руки снялась.
Посетитель
android
Сообщений: 1239
1 день назад
При разборке шестерня тоже снялась легко, шпонка оказалась сломанной пополам smile . Новую буду делать из хвостовика подходящего сверла.
Согласен с Ak-Baital - люфта быть не должно. Любой люфт имеет свойство увеличиваться, а уж в таком нагруженном месте это просто неизбежно. Со всеми вытекающими...
Редактировалось: 1 раз (Последний: 12 мая 2014 в 21:33)
Я не "скАчу"...!
Посетитель
Ak-Ba
Сообщений: 560
Odessa
55 дней назад
Шестерня напрессовывается ОЧЕНЬ плотно, это в случае, если там все в норме, съемник представляет из себя резьбовую ось, вначале которой выполнена внутренняя резьба по гайке шестерни к-ла, ось накручивается вместо гайки на цапфу и по ней снаружи заворачивается колпачковая гайка, которая давит непосредственно на шестерню. Один мой товарищ сказал: интернет - это" мусорная свалка ", это в плане того, что зачастую попадаются видео ролики с голимыми ремонтами, а народ все это смотрит.... Я вовсе не навязываю свое мнение и ничего не доказываю, а говорю как должно быть, каждый волен делать свои выводы, ведь так?
Посетитель
Busse
Сообщений: 595
1628 дней назад
ну, ремонт по видеороликам это сильно. но я вот припомнил совет по поводу совета что звезда ГРМ должна быть напрессована на колено до упора в подшипник припоминаю. а ведь это не так.
Посетитель
Ak-Ba
Сообщений: 560
Odessa
55 дней назад
Про ремонт по видеороликам, все правильно сказано, тут кто то выкладывал давно ролик, где мужик резиновым молотком картер на вал прессовал... мало того, что у него подшипник в картере прослаблен,так еще такие методы приводят к деформации вала, так что, это нормально? Это все затягивается сьемниками. Да, это я говорил, что звезда ГРМ должна быть досажена до упора, от своих слов не отказываюсь, все правильно. Если уж говорить до конца, то при смещении звездочки, из мотора начинает идти легкий гудяще-зудящий звук, а как интересно, она должна быть расположена, в чем я был интересно неправ? Неужели несоосные звезды, способствуют увеличению ресурса цепи?
Посетитель
Слава
Сообщений: 128
Голицино
897 дней назад
Ak-Baital:

Шестерня напрессовывается ОЧЕНЬ плотно, это в случае, если там все в норме, съемник представляет из себя резьбовую ось, вначале которой выполнена внутренняя резьба по гайке шестерни к-ла, ось накручивается вместо гайки на цапфу и по ней снаружи заворачивается колпачковая гайка, которая давит непосредственно на шестерню. Один мой товарищ сказал: интернет - это" мусорная свалка ", это в плане того, что зачастую попадаются видео ролики с голимыми ремонтами, а народ все это смотрит.... Я вовсе не навязываю свое мнение и ничего не доказываю, а говорю как должно быть, каждый волен делать свои выводы, ведь так?

Про видеоролики все верно - это мусорка, но и оттуда можно кое что достать))

Пересмотрел еще раз мануал - вопрос дефектовки и монтажа/демонтажа этой пары сопряжения попросту обходится стороной, как будто это так банально, как выжать сцепление joke С другой стороны, взяв за основу раздел шпоночных посадок институтского курса прихожу к выводу, что для пущей прочности эта пара должна устанавливаться с натягом и шпонка должна так же устанавливаться с небольшим натягом. Шпонку то выточить побольше не проблема, а вот просаженное посадочное под шестерню уже повод поменять колено, поиски необходимых размеров продолжаются..
XT 600K 1994 3TB
Посетитель
Busse
Сообщений: 595
1628 дней назад
я просто предположил такой момент что алюминиевый картер расширяется гораздо больше стального колена, а т.к. колено "базируется" в картере по шейке со стороны вышеобсуждаемой шестерни балансира, ибо зажата гайкой, то вторая сторона должна немного "плавать", дабы продлить жизнь подшипникам. от того и должен быть некоторый зазор между подшипником и звездой. ведь даже если поджать подшипник на пять соток в сторону, то он либо помрёт, либо будет искать себе новое посадочное место.
Посетитель
Ak-Ba
Сообщений: 560
Odessa
55 дней назад
Как бы это правильно сказать... такой информацией, никто как правило не делится, все хранится в головах: и навык и опыт, и тем более, нигде в мануалах этого не расскажут,и вообще, не бывает в природе людей которые все знают, но поверь что в данном случае, как говорил один персонаж : уверен, шо убежден... Я надеюсь, что некоторым нашим коллегам по тракторным войскам, кое что тут и сгодится по жизни, а для того, чтобы подшипник не "искал" себе новое место в металлоломе, нужно использовать оригинальный, там и будут все необходимые допуски
Посетитель
android
Сообщений: 1239
1 день назад
Слава:
Шпонку то выточить побольше не проблема, а вот просаженное посадочное под шестерню уже повод поменять колено
Просьба не закидывать меня отработанным железом, но ... есть же всевозможные жижи для посадки подшипников в прослабленные гнёзда. Может есть смысл воспользоваться ими? Условия работы и требования, в принципе, одинаковые. Тем более, что в паре вал/звезда присутствует дополнительный фиксирующий элемент - шпонка. Её же можно изваять по месту, подогнав под паз. По-любому выйдет дешевле покупки нового колена ( вопрос, сколько протянет такой вариант посадки).
Я не "скАчу"...!
|
